Nieuw Project aanmaken in AutoCAD Plant3D P&ID
Nieuw Project aanmaken in AutoCAD Plant3D P&ID
Wilt u een nieuw project aanmaken binnen AutoCAD Plant3D P&ID?
Vanuit de Project Manager kunt u eenvoudig een project opstarten, met verschillende instelmogelijkheden.
Project starten

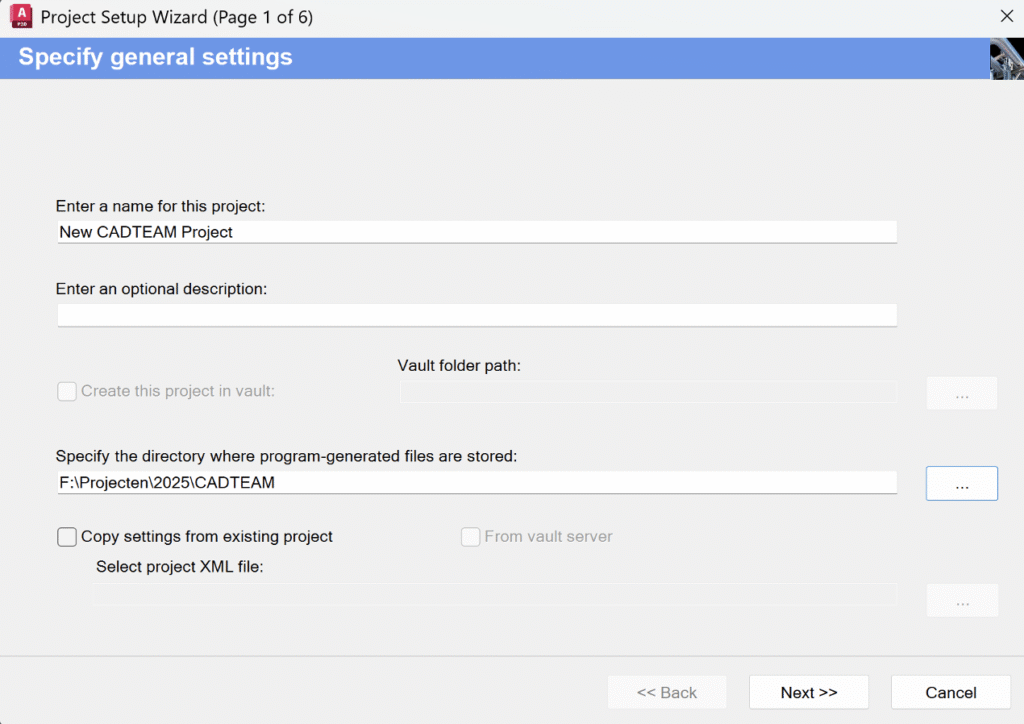

Selecteer de optie “New Project” vanuit de Project Manager.

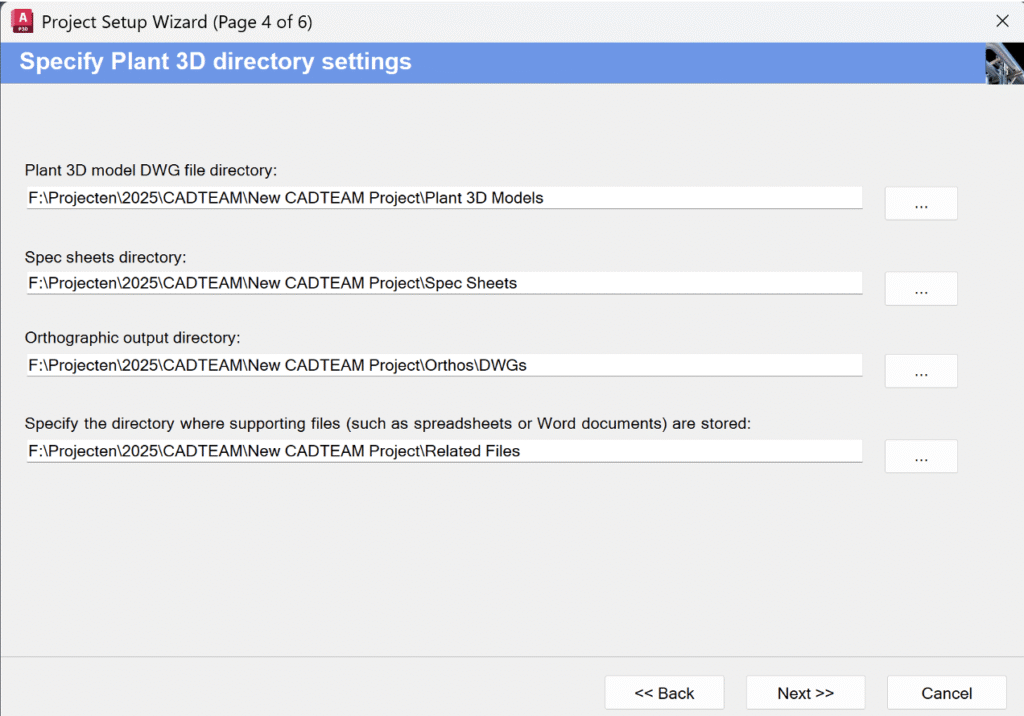

U komt vervolgens in een wizard terecht waarmee het project stap voor stap op de juiste wijze wordt ingericht.
Tip: Heeft u al eerder een project aangemaakt en geconfigureerd voor een specifieke klant?
Maak dan gebruik van de optie om de instellingen over te nemen van een eerder gemaakt project.
Selecteer “Copy settings from existing project” en kies daarna het
Maak dan gebruik van de optie om de instellingen over te nemen van een eerder gemaakt project.
Selecteer “Copy settings from existing project” en kies daarna het
project.xml bestand van dat project.Belangrijke instellingen

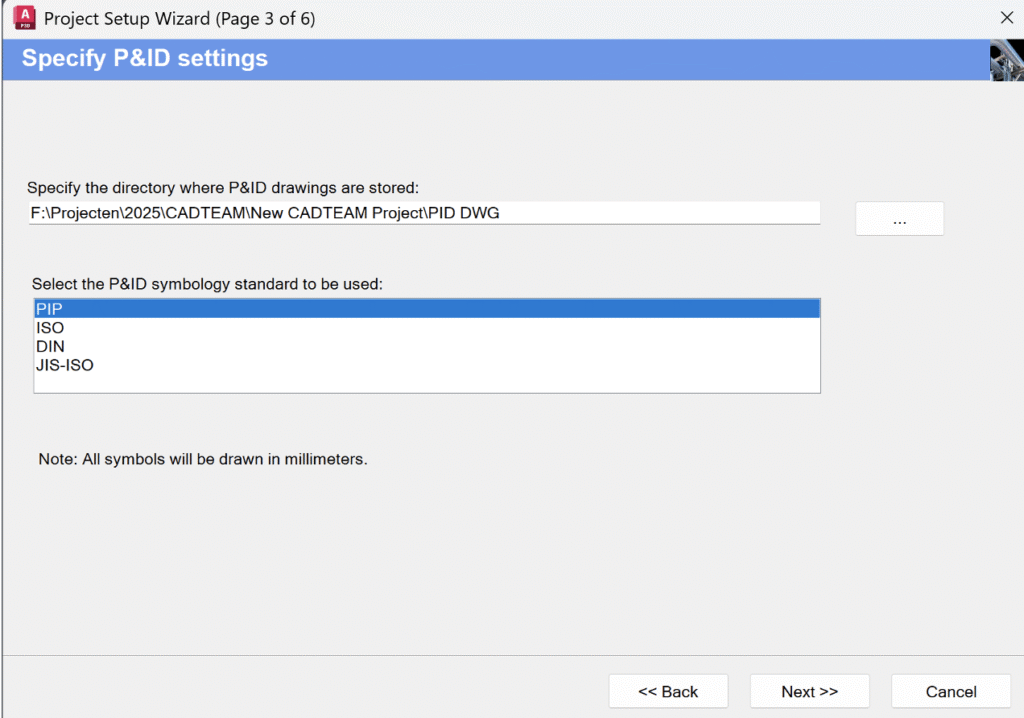

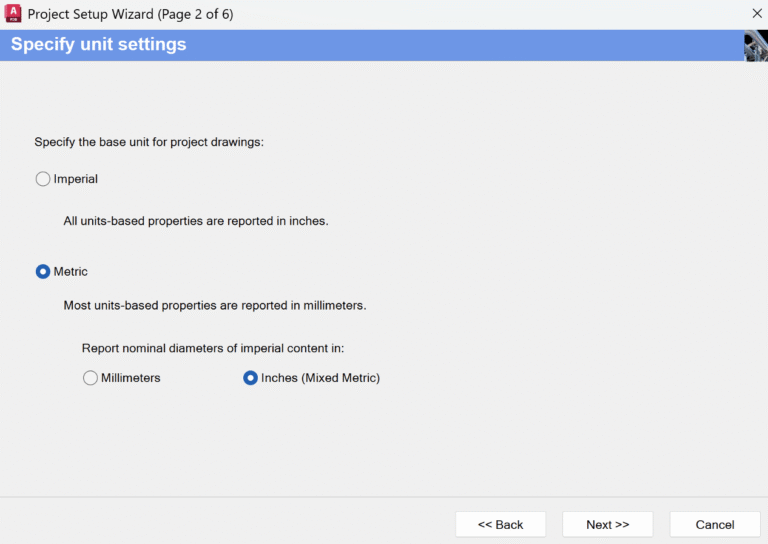

- Worden de afmetingen van de leidingen in millimeters aangegeven? Selecteer dan millimeters voor de nominale diameters.
- Deze instellingen zijn met name van belang voor de symboliek op de P&ID’s.

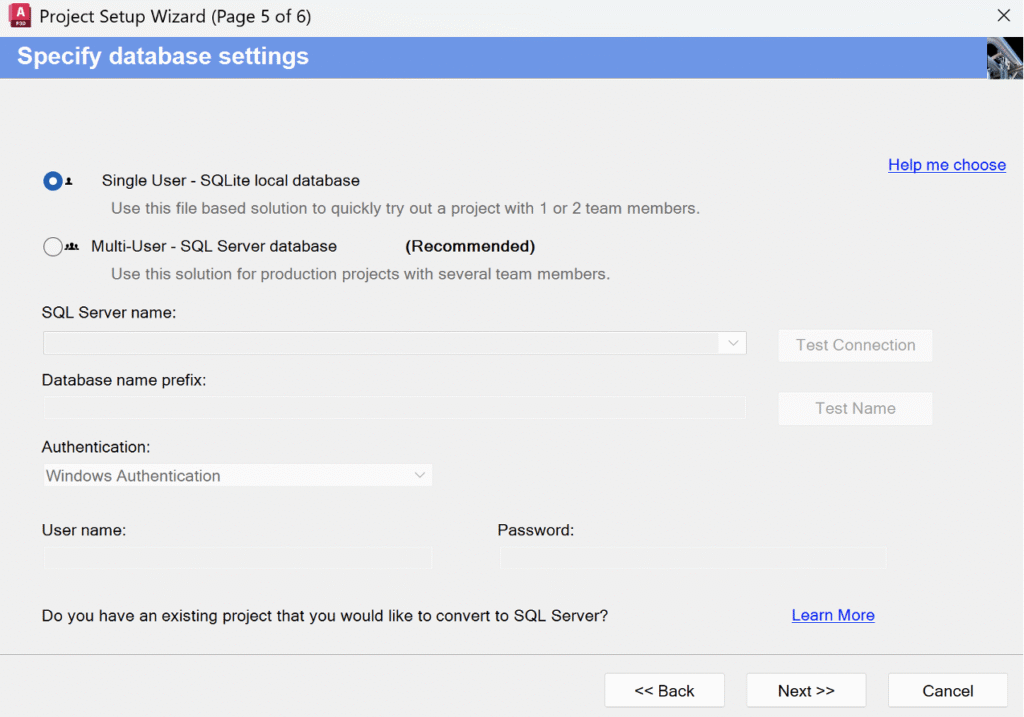

Tip: Werkt u met meerdere gebruikers aan een project in Plant3D P&ID?
Overweeg dan het gebruik van de Multi User omgeving.
Neem hiervoor contact met ons op.
Overweeg dan het gebruik van de Multi User omgeving.
Neem hiervoor contact met ons op.
Laatste stappen
In de laatste stappen van de wizard kunt u het project definitief laten aanmaken en direct de Project Settings openen.
Hier kunt u verdere instellingen configureren zodat het project volledig aansluit op uw workflow.
Zelf aan de slag?
Tijdens onze AutoCAD Plant3D P&ID Basistraining wordt dit onderwerp behandelt!
