Elecdes
Instrument Manager
Instrument Manager bestaat uit Instrumentatie en Intrument Loop Diagrams voor Instrumentatie- besturingssyteem voor designer. Wil je meer weten over Instrument Manager? Klik dan verder!

Paneldes Panel Designer
Paneldes Panel Designer bestaat uit Elektrische paneelontwerp en kabelboomsoftware voor fabrikanten van schakelappartuur. Meer weten? Klink dan verder.

Paneldes Raceway
Paneldes Raceway bestaat uit Kabel trace- en kabelgeleidingssoftware en is voor bouwkundig ingenieurs met elektromechanische ontwerpvereisten. Meer weten? Klik dan verder.

Trainingen
Voor de Elecdes Suite aan software is er een uitgebreide suite aan Basis en Advanced trainingen beschikbaar. Deze trainingen kunt u op uw eigen tempo online volgen d.m.v. een video en aansluitend een test om uw opgedane kennis te verifiëren.
Elecdes
Elecdes is de 2D elektrische CAD-ontwerpmodule van EDS, die wordt gebruikt voor de productie van intelligente schakelschema’s, zoals elektrische schema’s, bedradingsschema’s, one-lijnschema’s, kabelblokschema’s en loop diagrams. Elecdes heeft een uitgebreide set CAD-teken- en databasetools om de productie van elektrische schakelschema’s te automatiseren en te versnellen en wordt geleverd met standaard bibliotheken met symbolen en onderdelen van fabrikanten.
Elecdes elektrische CAD-software is bedoeld voor gebruikers die elektrische CAD-tekeningen met meerdere pagina’s maken voor de bouw-, schakelapparatuur-, proces-, voertuig-, controle-, productie-, stroomopwekkings- en transmissie- en distributiesector (T&D).
Instrument Manager
Instrumentatie en Instrument Loop Diagrams

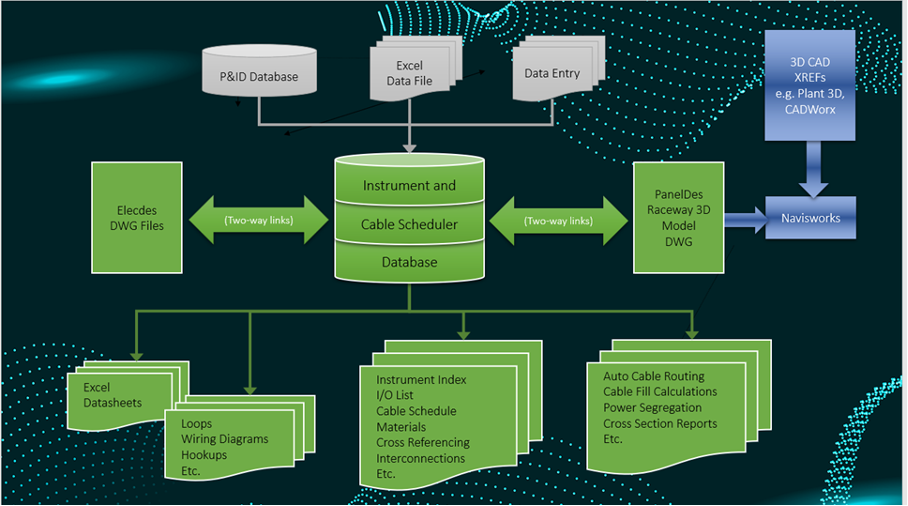

Een “data-centrisch” instrumentontwerp en documentatiesysteem. Gebruikt voor de geautomatiseerde productie van instrumentatiedocumenten zoals instrumentgegevensbladen, instrument loops, aansluitschema’s, bedradings-/klemmenstrooktekeningen, instrument-indexrapport, stuklijstrapport, kabelschema-rapport, kruisverwijzingsrapporten en vele andere documenten. Live koppeling met AutoCAD PLANT3D software, dus ook met uw P&ID’s.
Voor instrumentatie- en besturingssysteem designers
Instrumentatie- of besturingssysteem designers zullen doorgaans werken met op PLC of DCS gebaseerde besturingssystemen voor continue processen. De instrumentatie, I/O en connectiviteit voor deze regelsystemen vereisen een aanzienlijk niveau van documentatie (bijv. datasheets en loop diagrams), die allemaal efficiënt kunnen worden geproduceerd met Instrument Manager.
Paneldes Panel Designer
Elektrische paneelontwerp en kabelboomsoftware
Paneldes Panel is de 3D CAD-ontwerpmodule van EDS die wordt gebruikt voor het maken van panelen. Paneldes-software vergemakkelijkt en verbetert de constructie van elektrische modellen en algemene opstellingen voor elektrische panelen en voert draadgeleidings-, vul- en draadlengteberekeningen uit, evenals interferentieanalyse en materiaalrapportage.
Voor fabrikanten van schakelapparatuur
Paneldes Panel-software is bedoeld voor fabrikanten van schakelapparatuur die technische documentatie en CAD-diagrammen nodig hebben, zoals lay-outs van elektrische panelen, kabelboomontwerpen en algemene regelingen voorafgaand aan de productie.
Paneldes Raceway
Kabel trace-en kabelgeleidingssoftware
Paneldes Raceway is de 3D CAD-ontwerpmodule van EDS die wordt gebruikt voor het maken van Plant Raceway-modellen. Paneldes-software voert kabelgeleidings-, kabelvullings- en kabellengteberekeningen uit, evenals interferentieanalyse en materiaalrapportage.
Voor bouwkundig ingenieurs met elektromechanische ontwerpvereisten
Paneldes Raceway-software is voor bouwkundigen met elektromechanische ontwerp- en kabelbeheervereisten, zoals het ontwerpen van fabriekskabelraceway, ductbank, kabelgoot- en kabelladderlay-out en kabelgeleiding.
Bekijk hieronder de introductievideo’s van Paneldes:
Fucties Instrument Manager
Algemeen
- Geautomatiseerde productie van Loop Diagrams. (In AutoCAD-formaat)
- Geautomatiseerde productie van Hook up Diagrams. (In AutoCAD-formaat)
- Geautomatiseerde productie van bedradings-/klemmenstrookdiagrammen (in AutoCAD-formaat)
Documentproductie
- Geautomatiseerde productie van instrumentgegevensbladen. (In MS-EXCEL-formaat)
- Geautomatiseerde productie van Instrument Index-rapport.
- Geautomatiseerde productie van stuklijstrapport.
- Geautomatiseerde productie van kabelschema-rapport.
- Geautomatiseerde productie van bedradingslijsten.
- Geautomatiseerde productie van geleider/aderverbindingslijsten.
- Geautomatiseerde productie van door de gebruiker gedefinieerde rapporten.
- Projectbeheer en het volgen van revisies.
- Geautomatiseerde indexlijst voor projecttekeningen.
- Geautomatiseerd overzicht van materiaalhoeveelheid.
- Geautomatiseerde draadlabel / ferrule-lijsten.
- Tag naam duplicatie kruisverwijzingen rapport.
- Geautomatiseerde samenvatting van waarschuwingen.
- Revisievergelijkingsrapporten voor alle onderdelen en verbindingen.
Importeren, exporteren en koppelen aan AutoCAD P&ID
- Een AutoCAD P&ID-database (of andere “component”-databases van gebruikers) kan met een minimum aan inspanning live worden gekoppeld, waardoor Instrument Manager optioneel toegang heeft tot gegevens van het P&ID-systeem en deze kan wijzigen.
- Exports en Imports zijn beschikbaar in de meest gangbare formaten voor een gemakkelijke integratie van leveranciersgegevens en levering van klantgegevens. Flat file en relationele import en export zijn mogelijk.
- Importeer en exporteer rechtstreeks vanuit de datasheets van het klantinstrument.
Database
- Database keuzes van MS Access en SQL Server.
- Tabellen en de structuur van de tabellen is grotendeels door de gebruiker te definiëren.
- Systeem voor meerdere gebruikers ontworpen voor concurrent engineering.
- Voorlopige informatie over componenten, kabels en behuizingen van Elecdes enkele lijn- en kabelblokdiagrammen is direct beschikbaar voor opname in uw Instrument Manager-database.
- Kabellijsten, componenten en behuizingen binnen Instrument Manager kunnen direct beschikbaar worden gesteld aan Paneldes voor modellering, interferentieanalyse en kabel- en loopbaanroutering en -vulling.
Gebruikersomgeving
- Gebruikers kunnen werken in een “verkennerstijl”-omgeving met slepen en neerzetten van in een tabelvormige vorm”-omgeving met rijen en kolommen kopiëren/plakken, zoeken en vervangen, filteren, sorteren en vele andere “spreadsheetstijl”-tools.
- Mappen vertegenwoordigen “containers” voor instrumenten en andere componenten.
- Gebruik klantgegevensbladen als een formulier voor uw gegevensinvoer.
Gebruikersbeheer
- Gebruikers kunnen worden ingesteld als BEHEERDERS, GEBRUIKERS of KIJKER. Beheerders kunnen normale gebruikers zijn die andere gebruikers kunnen beheren en geavanceerde instellingsopties hebben. Gebruikers beheren de gegevens en netwerken in de databases, met als doel outputdocumenten te produceren. Kijkers hebben toegang tot de database als “alleen-lezen”.
Gegevensspecificaties
- De classificaties en specificaties van instrumentgegevens worden bijgehouden in tabellen “per instrumenttype” en de inhoud van deze tabellen kan grotendeels door de gebruiker worden gedefinieerd.
- Alle componenten zijn “geschikt voor specificaties” en kunnen een instrumentgegevensblad hebben.
- Door de gebruiker te definiëren “WYSIWYG” instrumentgegevensbladen.
Sjabloonsysteem
- De meeste uitvoerdocumenten en ontworpen” en als onder zijn controle van de gebruiker en inhoud. De indeling zijn meestal in AutoCAD-indeling voor diagrammen, MS-EXCEL voor instrumentgegevensbladen en MS Access voor rapporten.
Elektrische verbindingen
- Associatie van componenten met hun gerelateerde gebieden, behuizingen van iets dergelijks kan worden gedaan via dragand-drop-mechanismen die de link tussen de items tot stand brengen. Ook elektrische kunnen op deze manier worden gedaan. Door een of meerdere geleiders te slepen OF door hele kabels naar een klemmenstrook te slepen, kunnen bulkafsluitingen worden gemaakt.
- Loops en klemmenstroken worden grafisch weergegeven als “WYSIWYG” wanneer verbindingen voor die loops/stroken worden gemaakt.
- Instrumenten en andere de catalogus gebaseerde apparaten, kunnen vooraf kabelnaamgeving en afsluitingen zijn om het apparaat handmatig te maken.
- Geïmporteerde componenten met geldige catalogusnummers kunnen kabels en documenten “adopteren” zoals gedachten in hun afgeleide catalogi.
Logboek
- Het gebeurtenislogboek registreert door de gebruiker genomineerde activiteiten van het inloggen/afmelden van de gebruiker tot het wijzigen/verwijderen van een component, tot het afdrukken of exporteren van documenten. Gebeurtenissen worden geregistreerd met de activiteits-, gebruikers- en tijdgegevens in dagelijkse tabellen.
Ondersteuning
- Meer dan 800 uitgebreide en gedetailleerde softwarehulponderwerpen, inclusief stapsgewijze instructies.
- Instructievideo’s.
- Technische ondersteuning beschikbaar via telefoon en e-mail.
- Trainingen beschikbaar.
Fucties Paneldes Raceway

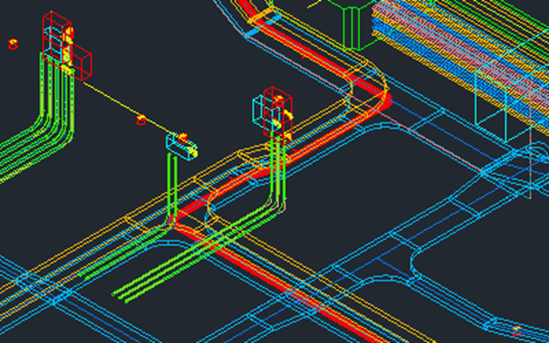

Afbeelding 1: Geautomatiseerde kabelrouting

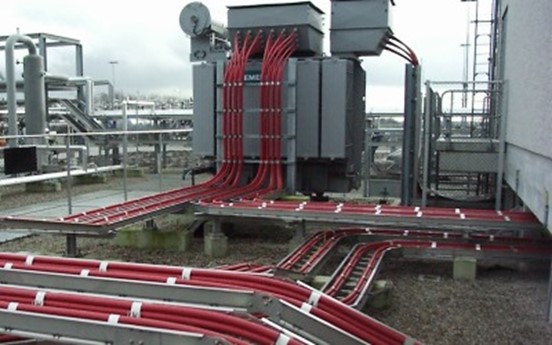

Afbeelding 2: Kabelraceway, kabelgoot en kabelladderontwerp
- Softwarealgoritme voor geautomatiseerde optimalisatie van kabelroutes en berekening van kabellengte en -vulling.
- Vulling optioneel conform N.E.C.
- Overschrijf automatische routes door handmatig een volledige route op te geven of “way-points” in te stellen waar de conducteur doorheen moet.
- Overschrijf automatische routes door routes handmatig te vergrendelen.
- Door de gebruiker gedefinieerde niveaus van scheiding en menging van kabelvoeding.
- Problemen met kabelroutes op basis van projectmijlpalen worden afgehandeld en beheerd. Ontwerp/routing en installatie kunnen worden overlapt voor snelle turnaround projecten met het “ROUTED/ISSUED/PULLED” systeem. Dit systeem biedt op mijlpalen gebaseerde “gedeeltelijke kabel/route/vulschema’s” die niet conflicteren naarmate de installatie vordert.
- Kabelgoot en leiding “Snug Fit” -systeem optimaliseert de lineariteit en snelheid van de kabelgeleiding door op intelligente en statistische wijze kabelracebaankruisingen te optimaliseren.
- Geautomatiseerd 3D-kabelroutediagram met geïntegreerde etikettering en vulintelligentie.
- Raceway netwerk consistentie checker. Dit wijst op mogelijke problemen in een elektrisch raceway-netwerk.
- Parametrische vormen voor gebieden, behuizingen, apparaten, instrumenten, kabelgoot, kabelladder, sleuf, leiding, ductbank, fittingen, accessoires met geautomatiseerde 3D SNAP.
- Door de gebruiker gedefinieerde 3D- en 2D-blokopties voor visuele nauwkeurigheid.
- Geautomatiseerde modelcreatie / apparaat / instrumentinvoer vanuit een database van componenten met hun 3D-locaties.
- Geautomatiseerde “Ductbank Editor” is een hulpmiddel om parallelle arrays van leidingen in met beton gevulde sleuven te maken en te bewerken.
- Geautomatiseerde “incrementele” tagnaam standaard – met door de gebruiker programmeerbare tagnamen!
- Geautomatiseerde selectie van componenten uit voorlopige één lijnen en blokdiagrammen EN eindschakelschema’s.
- Databasegestuurde component sizing/block selectie via Elecdes catalog databases [ODBC].
- Geautomatiseerde stuklijst en samenvatting van de hoeveelheid.
- Kruiscontroles voor het plaatsen van componenten.
- Kruiscontroles voor duplicatie van tagnamen.
- Databasegestuurde globale editor voor het wijzigen van tags, specificaties en grootten van meerdere componenten in één bewerking.
- “Query” -functie biedt vul- en andere details over de kabel en de raceway-segmenten.
CAD-software-integratie
- Integratie met AutoCAD 2013-2022.
- Integratie met GstarCAD Professional 2016-2021.
- Voegt elektrische CAD-werkbalken, menu’s en opdrachten toe aan de gebruikersinterface van uw CAD-software.
- Hiermee voegt u elektrische CAD-linttabbladen toe aan de AutoCAD-gebruikersinterface.
- GstarCAD Professional kan worden gebundeld met EDS voor gebruikers zonder een actueel CAD-softwarepakket.
Ondersteuning
- Meer dan 800 uitgebreide en gedetailleerde software-Help-onderwerpen, inclusief stapsgewijze instructies.
- Instructievideo’s.
- Technische ondersteuning beschikbaar per telefoon en e-mail.
- Trainingen beschikbaar.
Fucties Paneldes Panel Designer

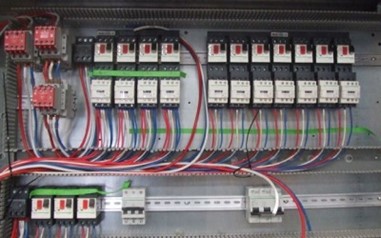

Afbeelding 1: Electrical Panel Layout Design

Afbeelding 2: Rapportage
- Parametrische vormen voor behuizingen, apparaten, eindstrips, instrumenten, kanalen / panduit / buis, fittingen, accessoires, schroefarrays / uitsparingen met geautomatiseerde 3D SNAP.
- Door de gebruiker gedefinieerde 3D- en 2D-blokopties, voor alle onderdelen, voor visuele nauwkeurigheid / optionele uitsparingsdetails en optionele afmetingen.
- Geautomatiseerde modelcreatie / apparaatinvoer vanuit een database van componenten.
- Geautomatiseerde “incrementele” tagnaam standaard – met door de gebruiker programmeerbare tagnamen!
- Geautomatiseerde selectie van componenten uit voorlopige één lijnen en blokdiagrammen EN eindschakelschema’s.
- Databasegestuurde component sizing/block selectie via Elecdes catalog databases [ODBC].
- Databasegestuurde globale editor voor het wijzigen van tags, specificaties en grootten van meerdere componenten in één bewerking.
- Geautomatiseerd 3D-kabelboomdiagram met geïntegreerde etikettering en vulintelligentie.
- Geautomatiseerde 2D exploded view / GA generatie.
- Geautomatiseerde dimensionering.
Rapportage
- Geautomatiseerde stuklijst en samenvatting van de hoeveelheid.
- Cross-References voor het plaatsen van componenten.
- Geautomatiseerd draadsnijden, draadlengte, kanaalvulling en draadrouteberekening en -optimalisatie, geschikt voor draadsnij- en etiketteermachines.
- Cross-References voor duplicatie van tagnamen.
- Geautomatiseerde draadlabellijst.
- De functie “Query” biedt vulling en andere details over de geleider en de raceway-segmenten.
- Raceway netwerk consistentie checker. Dit wijst op mogelijke problemen in een raceway-netwerk.
Cad-software-integratie
- Integratie met AutoCAD 2013-2022.
- Integratie met GstarCAD Professional 2016-2021.
- Voegt elektrische CAD-werkbalken, menu’s en opdrachten toe aan de gebruikersinterface van uw CAD-software.
- Hiermee voegt u elektrische CAD-Tab-bladen toe aan de AutoCAD-gebruikersinterface.
- GstarCAD Professional kan worden gebundeld met EDS voor gebruikers zonder een actueel CAD-softwarepakket.
Ondersteuning
- Meer dan 800 uitgebreide en gedetailleerde software-Help-onderwerpen, inclusief stapsgewijze instructies.
- Instructievideo’s.
- Technische ondersteuning beschikbaar per telefoon en e-mail.
- Trainingen beschikbaar.
