Voorbeelden van kruisverwijzingen
Text Format

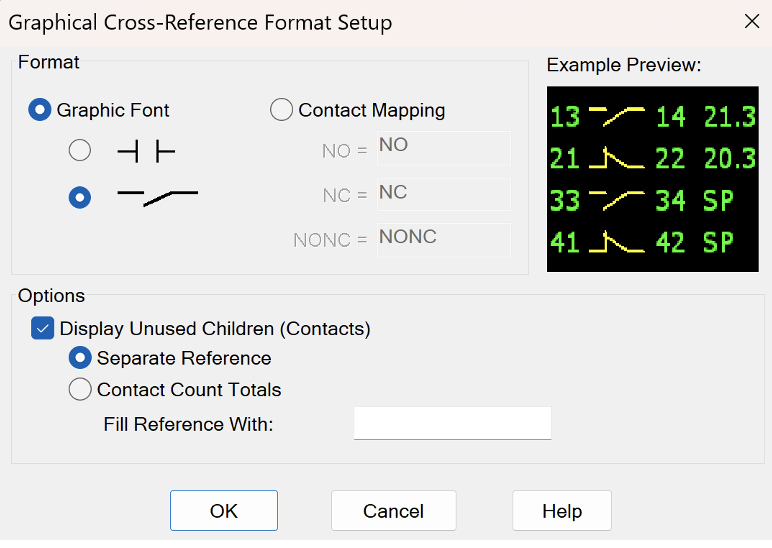

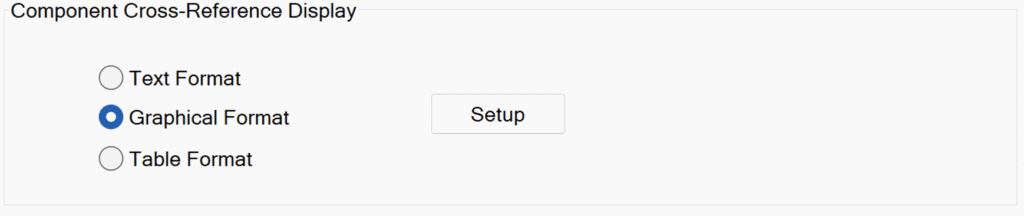

Setup
Resultaat in de tekenig
Table Format

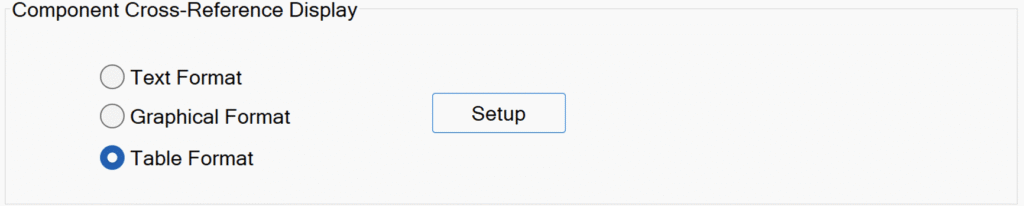

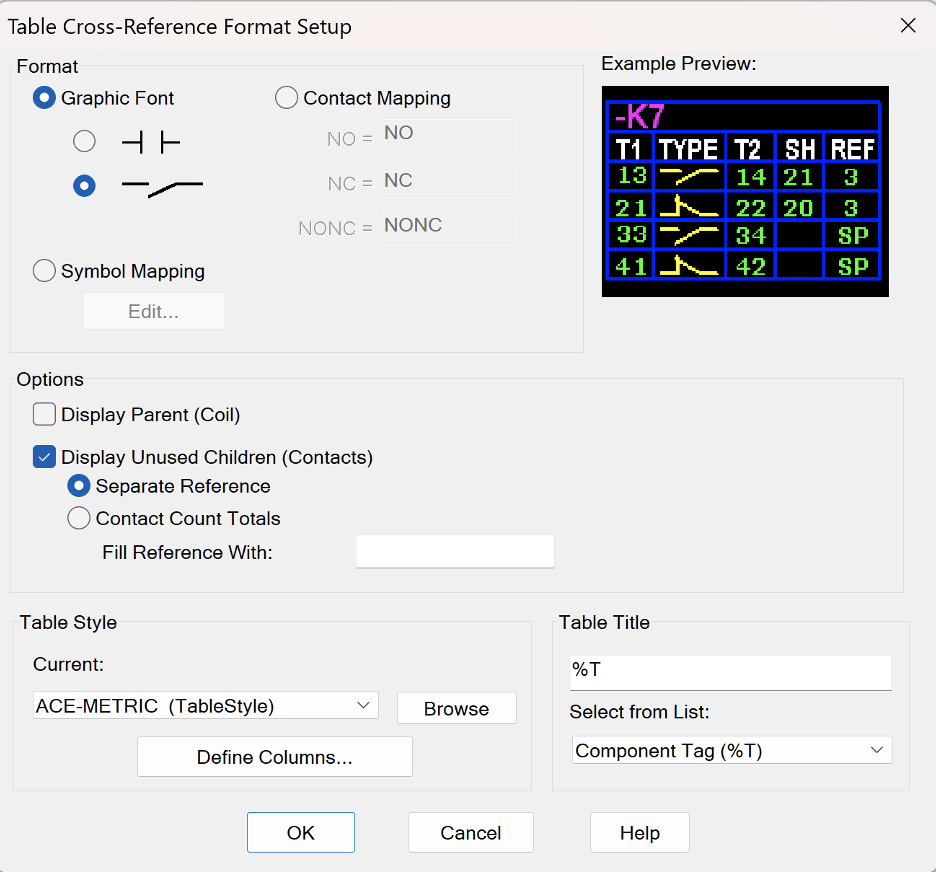

Setup- 1

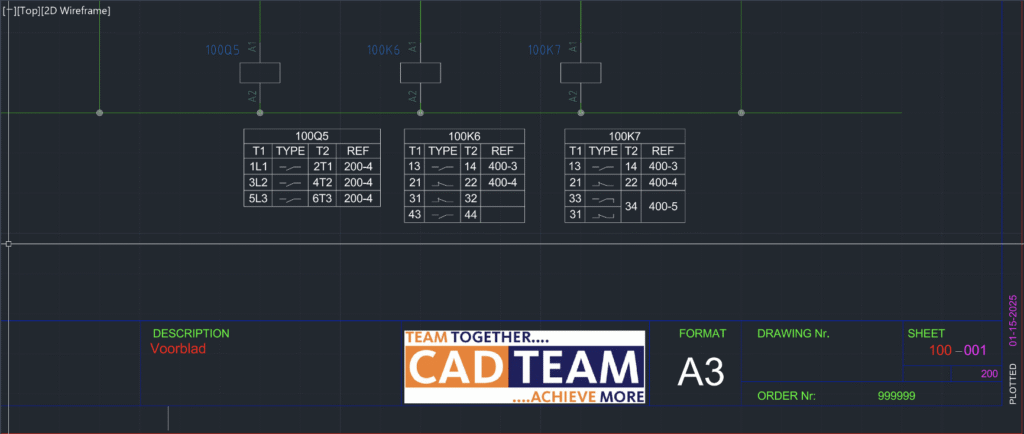

Resultaat in de tekening

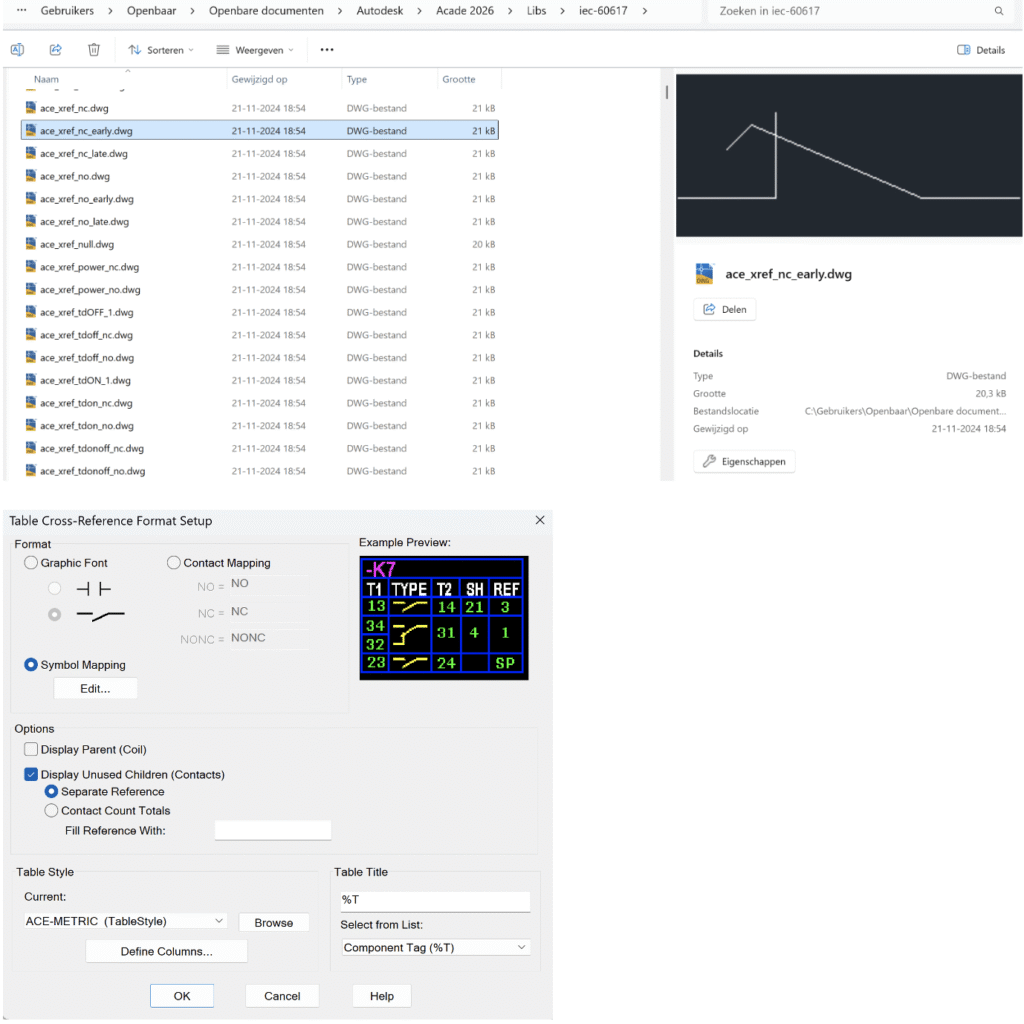

Setup-2
Als de optie “Symbol Mapping” wordt aangezet worden de symbolen die in de IEC60617 staan gebruikt in plaats van het font, waarin alleen een maak- en verbreekcontact staan. De symbolen beginnen met de naam “ace_xref_*”, dus ook de powercontacten, opkomend vertraagde contacten, etc. kunnen worden weergegeven.

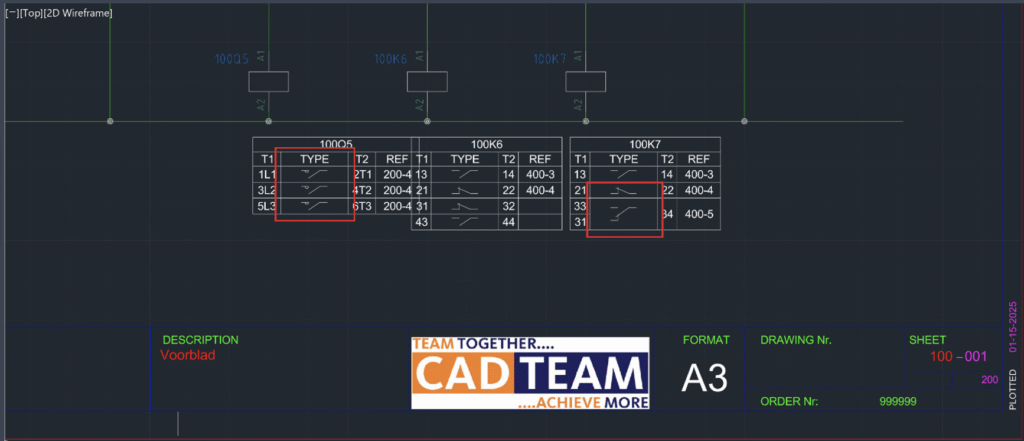

Resultaat in de tekening
Zelf aan de slag?
Tijdens onze AutoCAD Electrical basis training worden de Kruisverwijzingen behandeld !
