Tablestyle.dwg
Tablestyle.dwg
In de Tablestyle.dwg staan de Tabelstylen die in AutoCAD Electrical worden gebruikt.
Wilt u ook eindelijk dat de tabellen en rapporten in AutoCAD Electrical niet meer in iches worden geplaatst en wilt u di took niet steeds weer handmatig omzetten?
Volg dan de volgende stappen;
Stap 1: Open de tekening Tablestyle.dwg
(Deze tekening staat in de directory: C:\Users\%USER%\AppData\Roaming\Autodesk\AutoCAD Electrical 2026\R25.1\enu\Support )

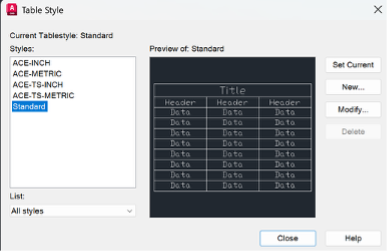

Hierin zijn de volgende TableStyle’s aanwezig
Door de INCH TableStyle te purgen kunnen deze niet meer gebruikt worden.

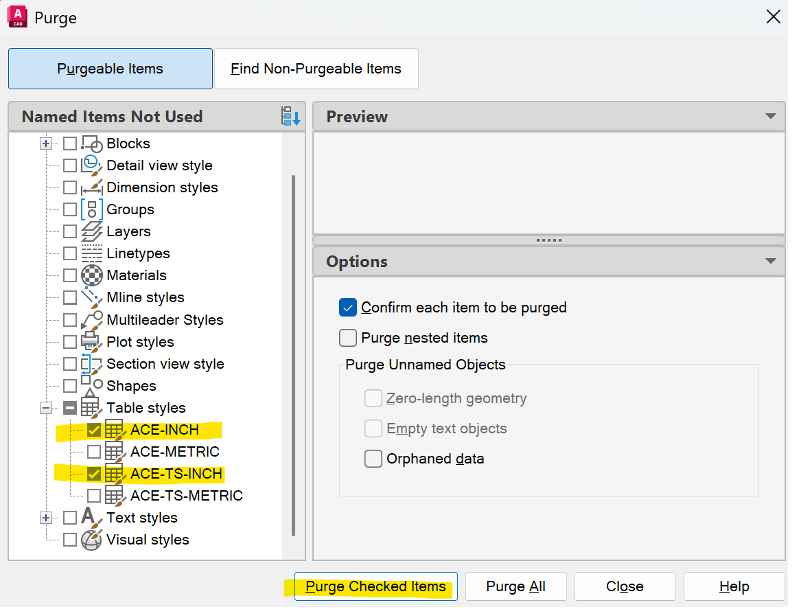

Dit doet u d.m.v. het commando Purge,

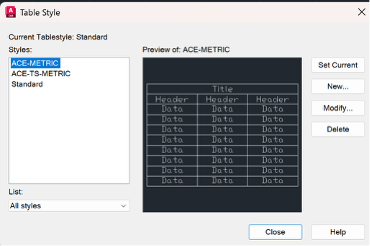

Nadat het Purge commando is uitgevoerd, de tekening is opgeslagen en AutoCAD Electrical opnieuw is opgestart zijn alleen de Metric TableStyle te gebruiken binnen AutoCAD Electrical
TIP: Natuurlijk kunt u meerdere aanpassingen maken in de TableStyles, zoals kleuren, style etc

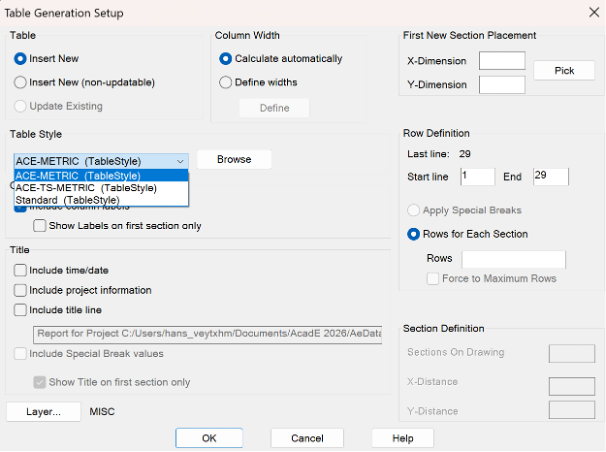

Onderstaand een voorbeeld van het genereren van een Index
LET OP: Wordt er met meerdere personen vanaf dezelfde pc gewerkt, kopieer de aangepaste tekening dan ook naar de andere gebruikers.
Zelf aan de slag?
Tijdens onze AutoCAD Electrical advanced training wordt de Tablestyle.dwg behandeld !
