Aanpassen Tablestyle
Tablestyle zonder relais aanduiding

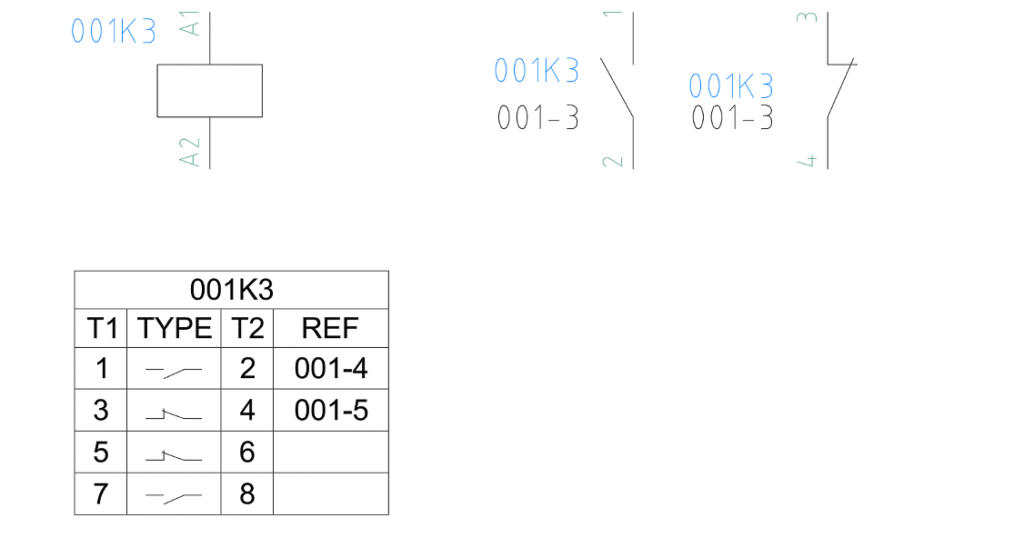

Als u de TableStyle als verwijzing gebruikt zal een relais met verwijzing er uitzien zoals op onderstaand voorbeeld.
Het is vaak zo dat de verwijzing in de table als te veel informatie op de tekening wordt gezien.
Door onderstaande handelingen uit te voeren kunnen de bovenste rijen van de tabel niet getoond worden.

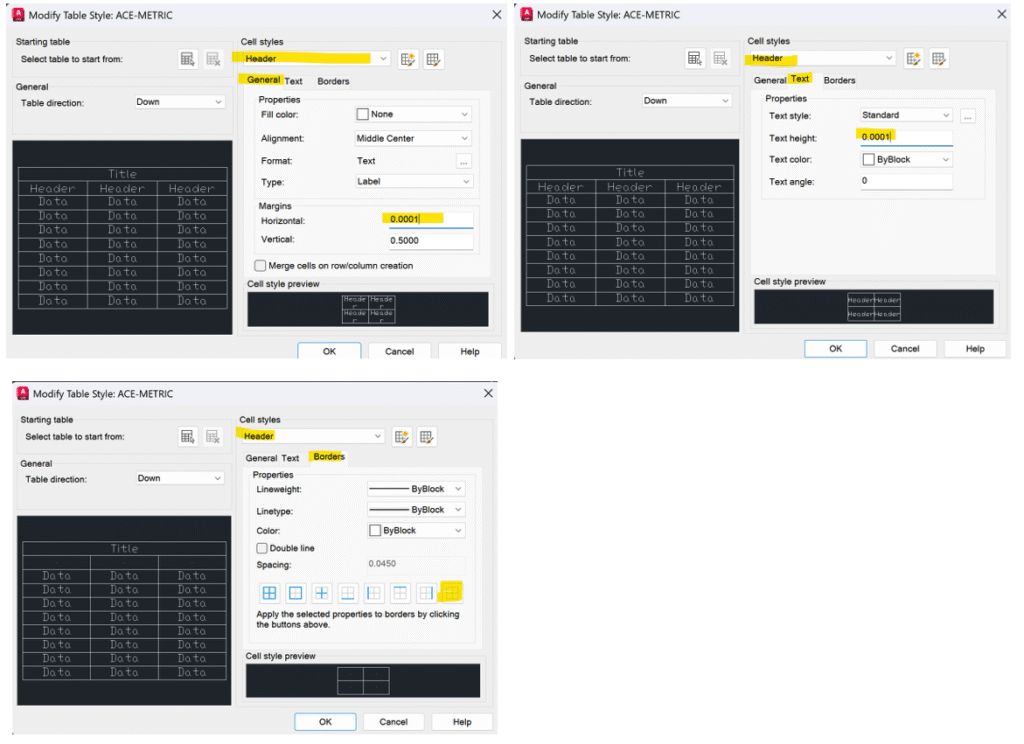

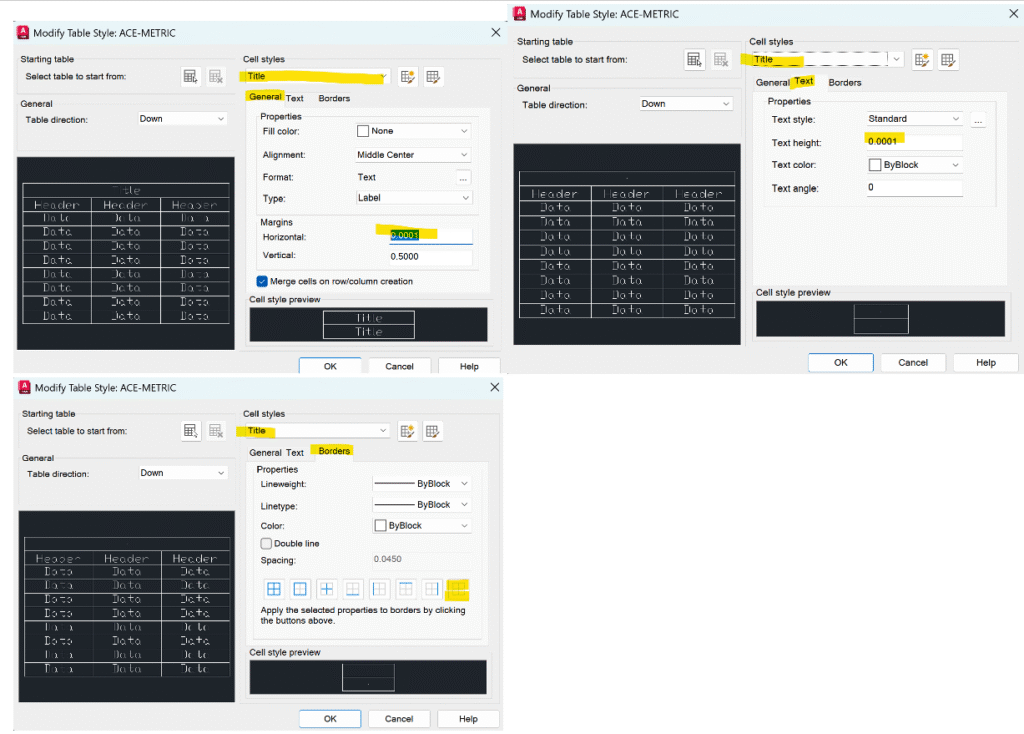

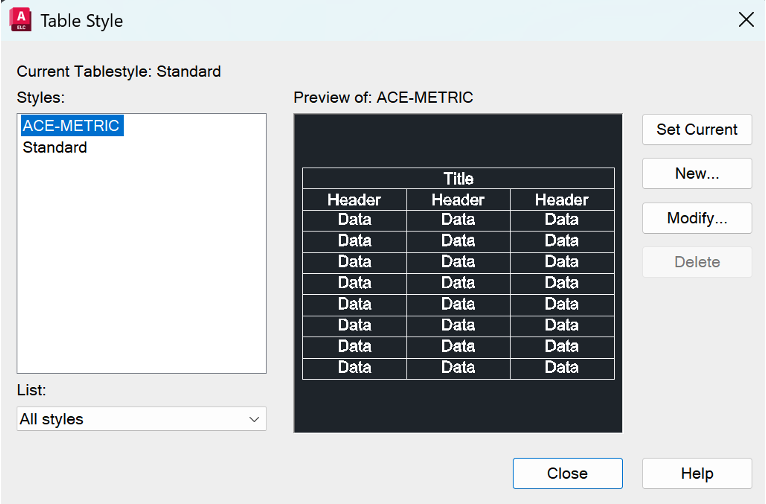

Edit de Table Style “ACE-METRIC”
Ga nu naar Cell styles

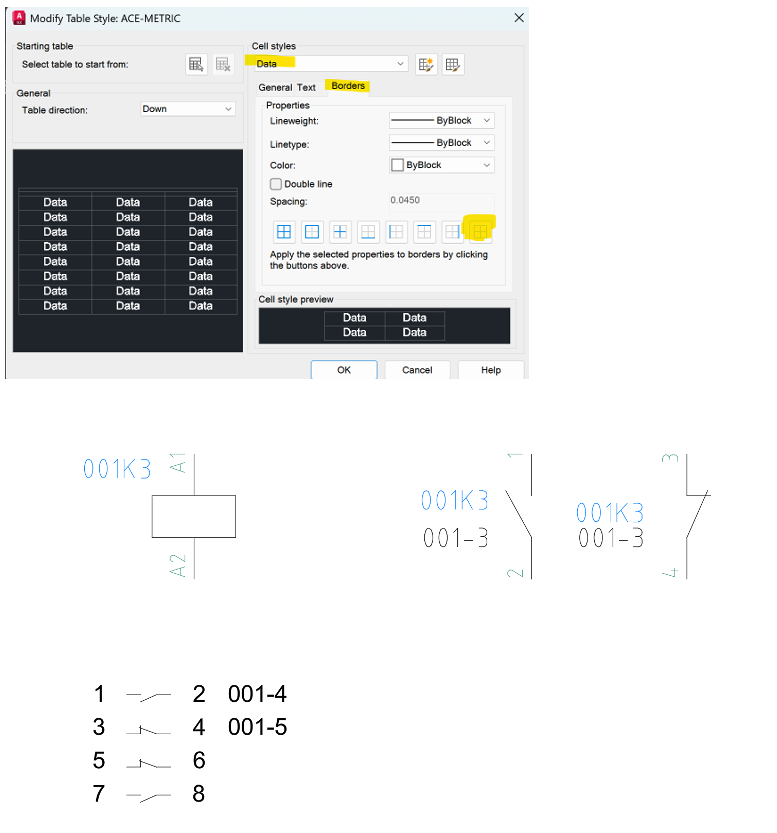

En bij de Data
LET OP: Deze tekening staat in de directory: C:\Users\%USER%\AppData\Roaming\Autodesk\AutoCAD Electrical 2026\R25.1\enu\Support
TIP: Bij deze aanpassing is het mogelijk alle gewenste type contacten onder een relais te tonen, ook bv het symbol voor een opkomend vertraagd contact etc.
Zelf aan de slag?
Tijdens onze AutoCAD Electrical advanced training wordt de Tablestyle behandeld !
